REFERAT FIZICA | Proiect “Automat de impachetat chibrituri”

Publicat de: Madalina Marcu

Analiza si sinteza dispozitivelor numerice


Tema proiectului: Realizarea unui circuit secvenţial sincron pentru un automat de împachetat chibrituri. Numărul de chibrituri dintr-o cutie trebuie să fie de 50 de bucăţi, şi se vor împacheta 12 cutii mici într-o cutie mare.

Implementarea circuitului secvenţial

 În implementarea circuitului secvenţial se vor folosi elemente bistabile de tip JK. Stările automatului vor fi:

q1 – avans cutie mică goală;

q2 – testează dacă există chibrit pe linia de alimentare;

q3 – pune un chibrit în cutia mică;

q4 – închide cutia mică;

q5 – avans cutie mică plină;

q6 – avans cutie mare goală;

q7 – pune cutie mică în cutie mare;

q8 – închide cutia mare.

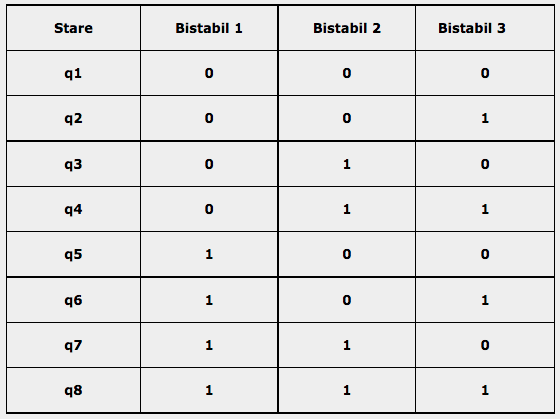

Reprezentarea stãrilor cu ajutorul bistabilelor se face conform tabelului urmãtor:

În starea q1 se aşteaptă confirmarea avansării cutiei mici pe banda de încărcare de la un senzor a1. În starea q2 se testează dacă există chibrituri pe linia de alimentare cu ajutorul unui senzor t. Dacă răspunsul este negativ se semnalează eroare până când sunt aduse chibrituri pe linia de alimentare. În starea q3 se pune un chibrit în cutie şi se numără aducând transportul numărătorului N la 1. Comparatorul furnizează comanda c1 care impune trecerea în starea q4 sau în starea q2. În starea q4 senzorul i1 validează închiderea cutiei mici cu chibrituri. În starea q5 se aşteaptă confirmarea avansării cutiei mici pline pe banda de încărcare de la un senzor a2, iar în starea q6, de la un senzor a3, se aşteaptă confirmarea avansării cutiei mari goale. În starea q7 se pune o cutie de chibrituri mică, plină,  în cutia mare şi se numără aducând transportul numărătorului N la 1. Comparatorul furnizează comanda c2 care impune trecerea în starea q8 sau în starea q1.
În starea q8 senzorul i2 validează închiderea cutiei mari.

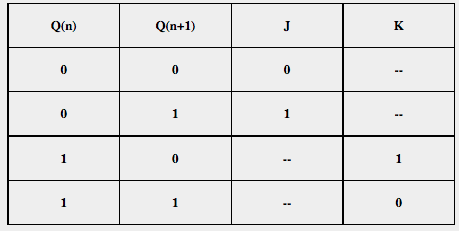

Pentru implementarea funcţiilor J şi K asociate fiecărui bistabil se folosesc tabele Karnaugh şi tabela tranziţiilor specifică
 unui bistabil de tip JK:

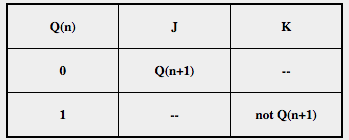

O tabelă de tranziţii simplificată şi mult mai practică corespunzătoare unui bistabil de tip JK este urmă
toarea:
Algoritmul de succesiune al stărilor automatului de împachetat chibrituri se exprimă folosind o organigramă ASM. În acest caz organigrama arată astfel:
NOTA IMPORTANTA: ARTICOLELE PUBLICATE IN PAGINA DE REFERATE AU SCOP DIDACTIC SI SUNT ELABORATE IN URMA UNEI DOCUMENTARI SUSTINUTE. ESTE STRICT INTERZISA PRELUAREA ARTICOLELOR DE PE SITE SI PREZENTAREA LOR LA ORELE DE CURS. Referatele din aceasta sectiune sunt trimise de diferiti colaboratori ai proiectului nostru. Referatele va sunt prezentate pentru COMPLETAREA STUDIULUI INDIVIDUAL, si va incurajam si sustinem sa faceti si voi altele noi bazate pe cercetari proprii.

Referat trimis de: Belecciu Georgian si Visan Marius
